Bergman MP28

Själva airsoftbasen är en AGM STEN MkII K-pist.

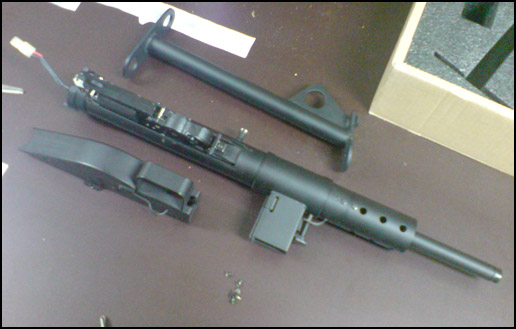

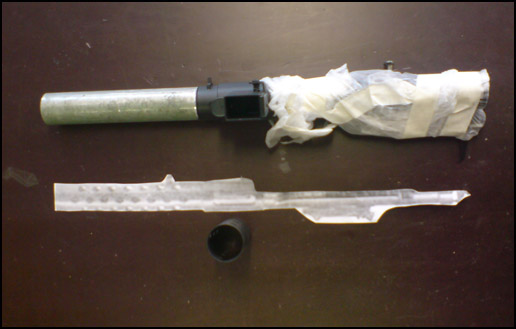

Nästa steg var att montera bort allt onödigt ej passande till MP28an från STEN kpisten.

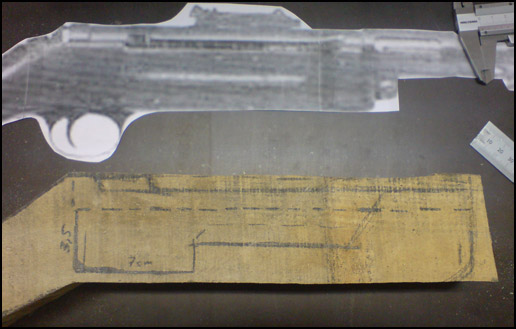

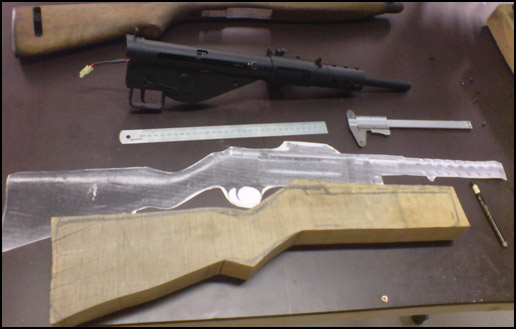

När det är gjort mättas det ut hur mycket som skulle bort i kolven så vapnet skulle få plats.

Efter kort tag insåg man att det kommer finnas problem att få kolven att sitta stadigt med vapnet. Det saknades ställen att skruva i.

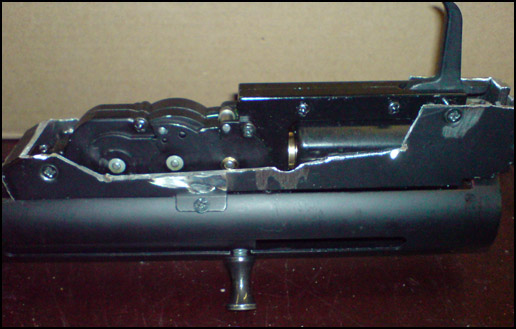

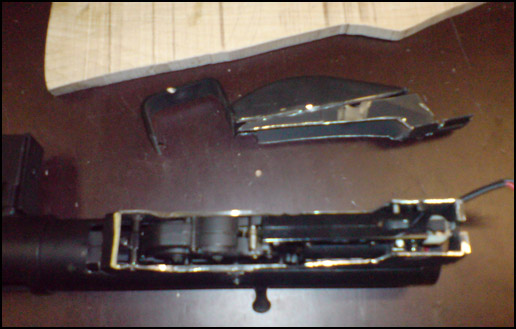

Delar av metallskyddet runt mekanismen behövdes sättas på igen, med lite modifikationer, för att ge möjlighet att ha något att skruva i.
Då det är gjort i stål kan man anta att hållbarheten är okey.

Då det saknades passande fräsverktyg i verkstan för att fräsa ut stocken i ett stycke blev kolven kluven i tre delar.

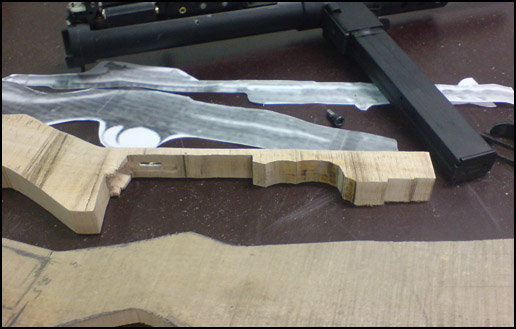

Mittendelen har måttet som basen i airsoft mekanismen, och kolven i bredden av ett stavbatteri.

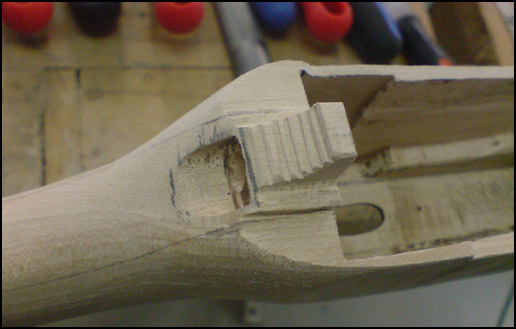

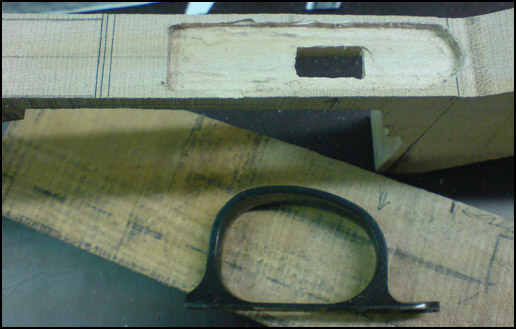

Bilden visar detaljarbetet på mittendelen underifrån där avtryckaren skall sitta.

Original pipskyddet sitter fast med endast en skruv underifrån. Detta skruvas lätt bort.

Sedan sätter man på ett rör i samma dimensioner men längre. För säkerhets skull borrades ett extra hål för fästskruv även på översidan.

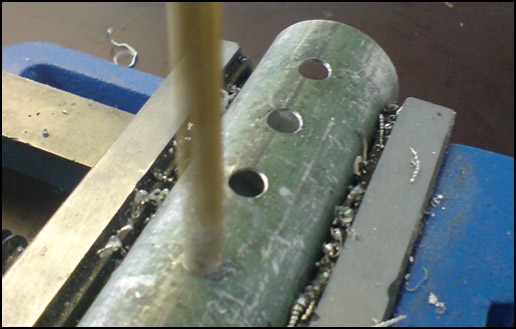

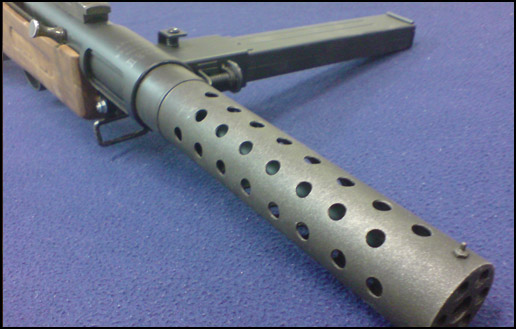

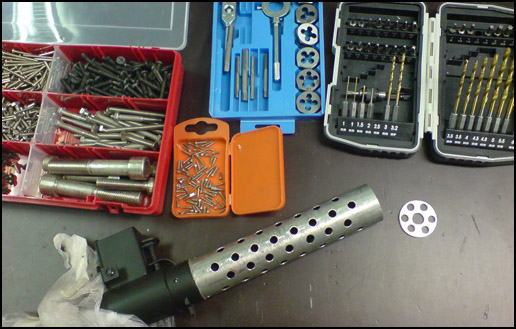

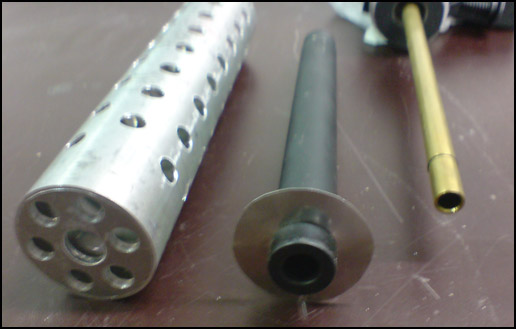

Röret skall ha flera rader med kylhål, dessa borras enkelt med pelarborr efter en något noggrannare mätning.

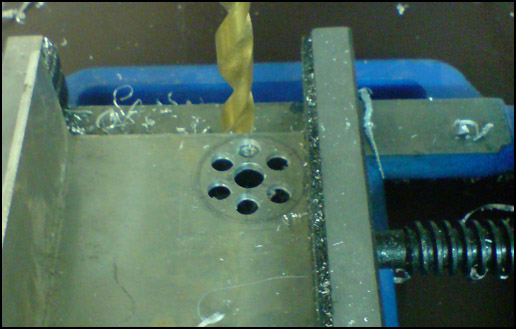

Även främre delen av pipans skyddsplåt har kylhål. Även de borras i en plåtskiva.

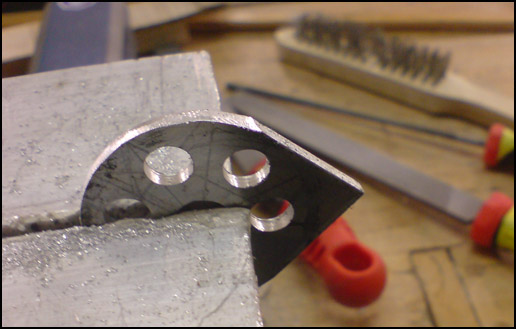

Den främre plåtskivan sågas och filas till så den skall passa i Röret.

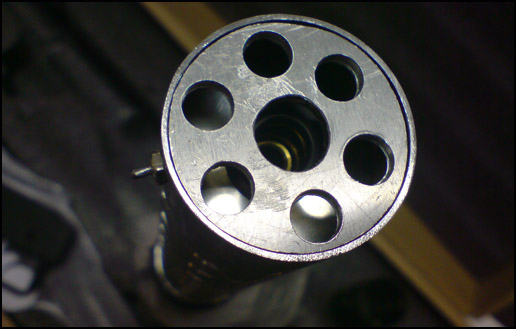

För att stabilisera pipan finns en främre plåtring som håller skyddsplåten på plats utan att den skall vicka.

Främre delen av pipskyddet sätts fast med röret med antingen plåtlim (chemikal metall, epoxy etc) eller med små svetsloppor. Dessa skall hälst göras inifrån så de ej syns.



Sedan är det bara att trä på och skruva fast.

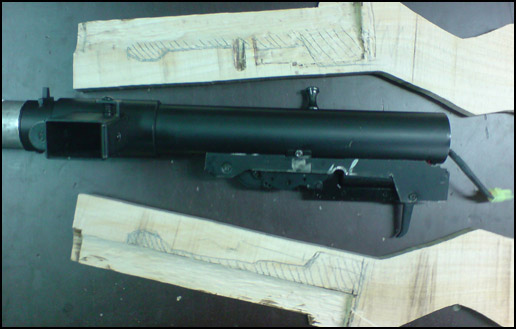

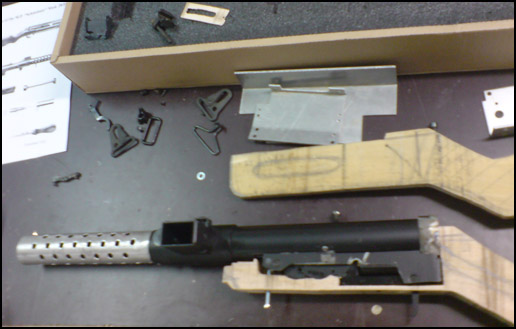

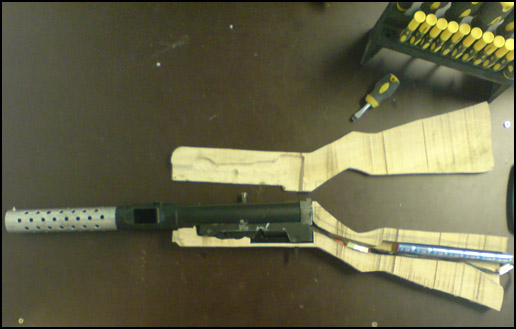

De yttre träsidorna av stocken måste bearbetas, fräsas ut, så resten av vapnet får plats.
Liten fräs typ DREMELL funkar utmärkt men enkalre redskap som stämjärn och kniv funkar.

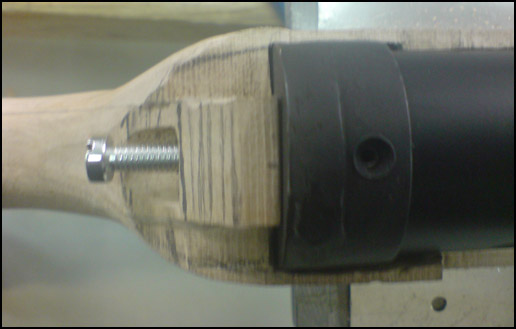

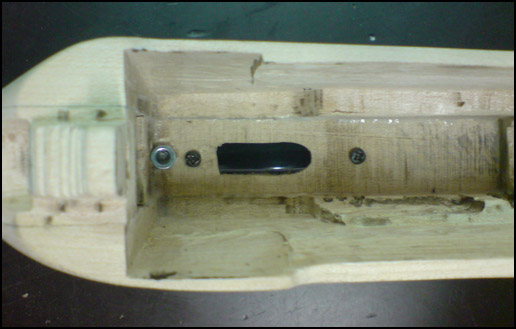

När utrymmet passar borrades ett hål i undersidan och genom plåten i fram av mekanismens hölje. Detta hål kördes med en gängtapp så en skruv skall kunna låsa ihop vapnet med kolven i fram.

Mittendelen av kolvens bakre och övre del kapades bort för att lämna plats åt batteriet och ledningen till det.

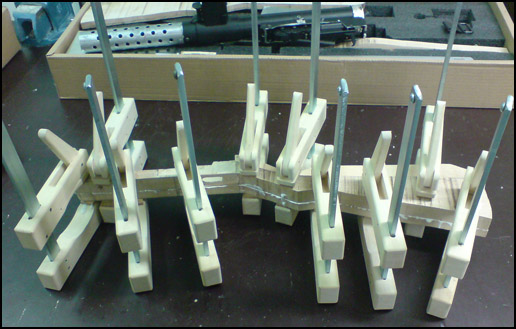

Kolvens nedre del kan nu limmas ihop då allt inre arbete är färdigt.

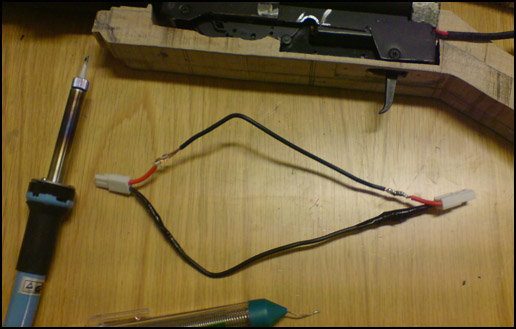

Det blev tvunget att löda ihop el-sladdarna så det passar bra. Meningen är att det skall gå att byta batteri genom en lucka bak i kolven.

Den övre delen av mittenkolven limmas på plats och sedan kan man limma på även det tredje lagret av kolven.

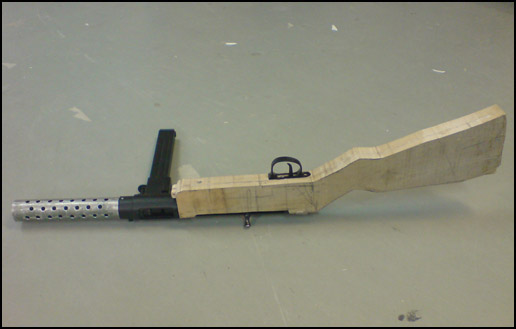

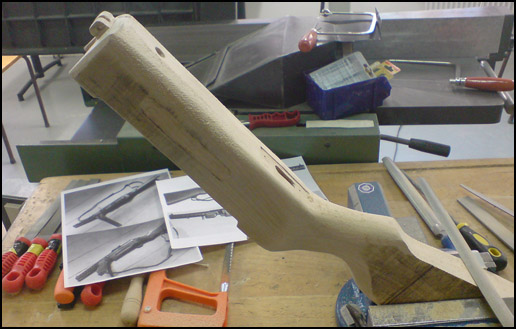

MP28an, nu med den obearbetade kolven som sitter fast i vapnet på test.

Kolven filas till. Enligt mig det roligaste arbetet i processen.

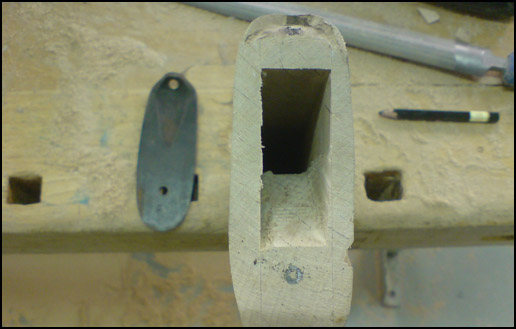

I slutet av kolven skall det finnas ett järnbeslag. Här hade jag planerat att använda en del från M16 som har en inbyggd lucka för att underlätta batteribyte.
Ett fynd på eBay ändrade dock planeringen. Så nu används en originaldel från en Bergamn som sitter fast med två skruvar istället.

För att hålla fast vapnet används samma skruvhål som STEN kpistens original järnkolv sitter fast i.

Den övre delen som sticker upp formas fram och skall målas svart-metallic så det skall likna låsspaken som finns på original MP28.

Varbygeln sätts fast med tre skruvar.

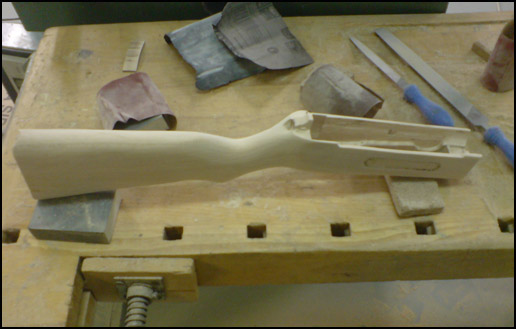

När allt grovfilande är färdigt så slipas kolven med sandpapper.

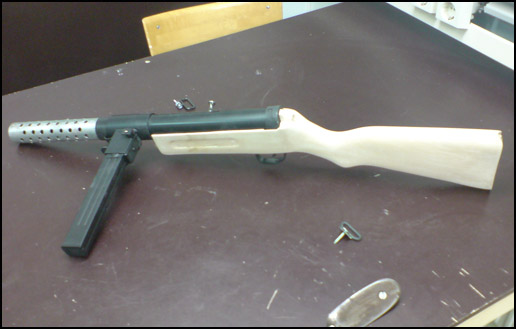

Slipad, putsad och nästan klar. Nu skall två fästen för vapenremmen skruvas fast .

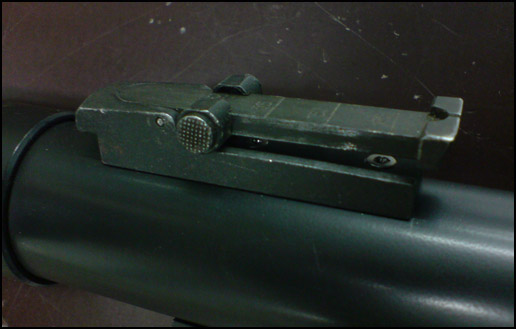

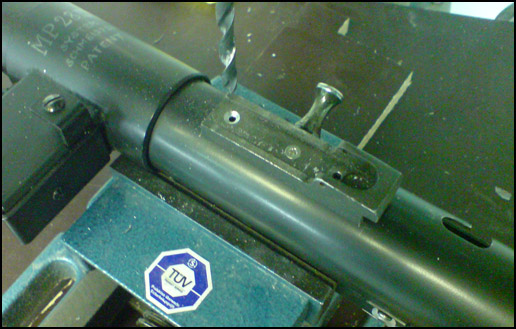

Siktet (även det ett RS original= sätts fast med två skruvar på översidan. Det finns precise lite utrymme så en skruv kan gå igenom och in någon millimeter genom plåtskalet innan den tar emot mekanismen.

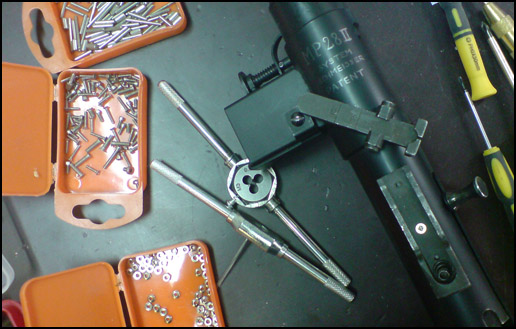

Först borras det ett hål igenom siktet och plåten på vapnet. I hålen körs det ut spår för skruv med en gängverktyg. För att få ner skruvens huvud borras ett större hål i toppen.

När skruvarna är på plats ligger de i höjd med resten av siktet så de knappt syns.

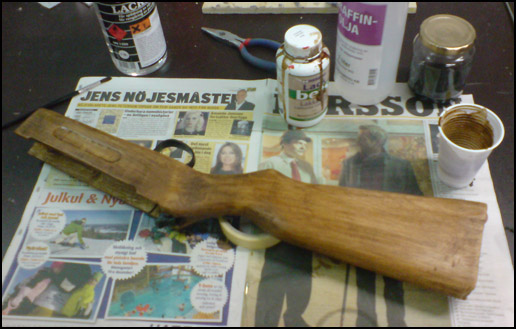

Kolven som nu är gjord i ljus ek skall gärna vara mörkare, så lite bets användes.
Detta kommer upprepas ytterliggare samt så kommer vapnet smörjas med vapenolja några gånger innan kolven ser riktigt bra ut.

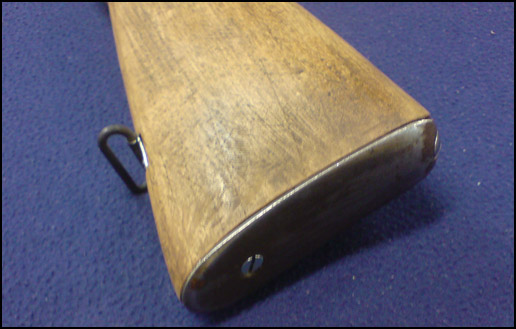

Bakdelen av kolven med originalbeslaget.

De nya plåtdetaljerna färgas med en svart/metallic spray.

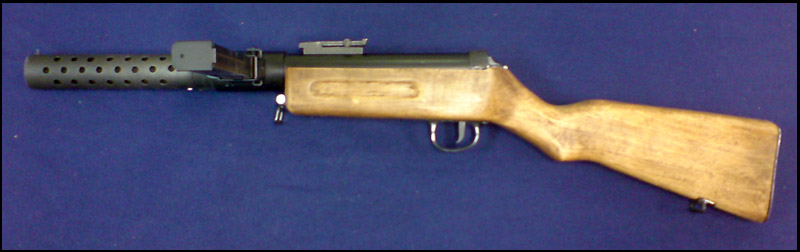

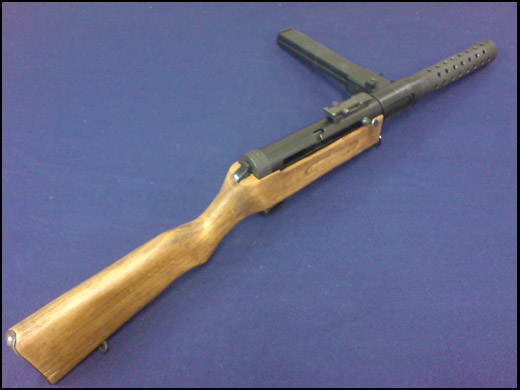

Bergamn MP28 i funktionellt färdigt (nästan) skick. Smådetaljer som att färga skruvar mörka är inte ännu gjort då bilden togs.



Allt som allt kostade produktionen ca 4000kr.
Tid: ca 20 arbetstimmar.
